Interligação de Centrais de Incêndio Sem Fio: A Solução “Fail-Safe”

A solução sem fio para espelhar alertas de incêndio entre prédios com segurança total.

Realizar a interligação de centrais de incêndio em complexos com múltiplos edifícios, como campi universitários ou plantas industriais, é um requisito fundamental de segurança. No entanto, garantir que um alarme local seja ouvido em um posto central representa um desafio crítico. Imagine, por exemplo, um parque industrial: se um alarme dispara no Bloco C às 2h da manhã, a guarita central, a 800 metros, não recebe nenhum alerta. Consequentemente, a ação depende de uma ligação telefônica, um elo frágil em uma emergência. Além disso, a solução tradicional, que envolve passar cabos entre os prédios, é cara e vulnerável.

Para resolver este problema de forma eficaz, moderna e economicamente inteligente, a Ouzer apresenta a solução ideal: a interligação de centrais de incêndio sem fio, utilizando o Transceptor Alpha V4.

O que é a Interligação de Centrais de Alarme de Incêndio?

Basicamente, a interligação de centrais de incêndio consiste em criar uma ponte de comunicação. O objetivo é que o alarme de um sistema seja replicado ou espelhado em outro. Diferente de uma integração completa (que unifica o gerenciamento), o foco aqui é garantir que o alerta de um prédio seja imediatamente acionado em um segundo local estratégico. O sistema que descrevemos, de fato, permite uma interligação bidirecional e à prova de falhas.

A Lógica “Fail-Safe”: A Diferença Crítica na Interligação de Centrais de Incêndio

No entanto, para uma aplicação de segurança tão crítica, a simples comunicação sem fio não basta. O sistema precisa ser, acima de tudo, à prova de falhas. É aqui que a solução da Ouzer se destaca, pois implementamos a lógica “fail-safe”. Diferente de sistemas comuns que falham em silêncio (“fail-silent”), um sistema “fail-safe” entra em um estado de alarme ativo caso sua própria comunicação falhe. Em outras palavras, o sistema alerta não apenas sobre o fogo, mas também sobre sua própria saúde operacional, garantindo assim confiabilidade total.

Vantagens da Interligação de Centrais de Incêndio Sem Fio

Utilizar o Transceptor Alpha para criar essa rede de segurança oferece benefícios que vão muito além da simples eliminação dos cabos.

• Alerta Imediato e Replicado: Primeiramente, a principal vantagem é garantir que um alarme disparado em um ponto seja instantaneamente sinalizado em outro local crucial. Isso elimina a dependência de avisos manuais.
• Segurança “Fail-Safe” Superior: Além disso, a lógica de supervisão utilizando o contato NF do relé transforma o Transceptor Alpha em um dispositivo de segurança de missão crítica, alinhado com as melhores práticas.
• Compatibilidade Universal: A solução funciona com base em um sinal de “contato seco”, tornando-a compatível com praticamente qualquer marca ou modelo de central de alarme com saída para replicação.
• Redução Drástica de Custos: A alternativa de passar cabos subterrâneos tem um custo proibitivo. A solução sem fio, no entanto, elimina 100% desses custos de obras civis.

Onde Aplicar a Interligação de Centrais de Incêndio?

Esta solução de interligação de centrais de incêndio sem fio é ideal para qualquer local com múltiplas edificações onde um alarme precisa ser espelhado entre pontos distintos. Por exemplo:

• Em Campi Universitários e Escolas, para conectar o alarme de um bloco específico à guarita central ou vice-versa.
• Em Parques Industriais e Centros Logísticos, para replicar o alarme de um galpão na portaria principal.
• Em Complexos Hospitalares, para interligar os sistemas de diferentes alas ou prédios administrativos.
• Em Condomínios Residenciais com Múltiplas Torres, para garantir que o alarme de uma torre seja sinalizado na portaria ou em outra torre designada.

Como Funciona a Lógica “Fail-Safe” na Prática da Interligação

A seguir, detalhamos o funcionamento em seus três estados operacionais principais. Mostramos como o sistema garante a notificação em qualquer cenário ao realizar a interligação de centrais de incêndio.

Estado 1: Operação Normal (Sistema Supervisionado)

Em condição normal, o Transceptor T2 instalado no Prédio B mantém seu relé de saída interno energizado. Essa ação força o contato entre os bornes 1COM e 1NF a ficar ABERTO. A central de alarme local (do Prédio B), portanto, ao ler um circuito aberto em sua entrada, entende que a comunicação com o Prédio A está intacta e operacional, permanecendo em silêncio.

Estado 2: Incêndio Real no Prédio A

Quando detectamos um incêndio no Prédio A, a saída da central de alarme local (CA1) fecha. Isso aciona o Transceptor T1, que então transmite um sinal de rádio. Ao receber o sinal, o Transceptor T2 (no Prédio B) desenergiza seu relé. Consequentemente, o contato 1COM-1NF se fecha. A central local (CA2) interpreta este circuito fechado como um sinal de incêndio vindo do Prédio A e dispara sua sirene.

Estado 3: Falha no Sistema de Comunicação

Neste cenário crucial, imaginemos que a comunicação ativa entre os Transceptores Alpha do Prédio A (T1) e do Prédio B (T2) cessa inesperadamente. Diversos fatores podem causar isso, como, por exemplo, uma falha de energia em apenas um dos Transceptores, um problema de antena, ou forte interferência de rádio. Aqui, a lógica “fail-safe” garante a segurança da interligação de centrais de incêndio.

A Supervisão Mútua com “Watchdog”

Primeiramente, é importante lembrar que tanto T1 quanto T2 possuem uma função interna popularmente conhecida como “watchdog” (ou cão de guarda). Essa função, de fato, constantemente verifica se eles estão recebendo sinais de “presença” um do outro, garantindo que o link esteja ativo em ambas as direções.

Detecção da Interrupção da Comunicação

Se T2, por exemplo, parar de receber sinais de T1 por um tempo pré configurado, ele ativa seu “watchdog”. Sua interpretação é clara: a comunicação falhou naquela direção. O mesmo processo, aliás, ocorre com T1 se ele parar de receber sinais de T2.

Ação “Fail-Safe” Imediata

Como medida de segurança, o Transceptor que detectou a falha (T2 no nosso exemplo) automaticamente desenergiza seu relé de saída interno. Ele entra em estado de alarme, pois não pode mais garantir que o outro prédio está seguro ou que a comunicação está operacional.

Ativação do Alarme Local

A desenergização do relé, consequentemente, faz com que o contato Normalmente Fechado (NF) desse Transceptor se FECHE. A central de alarme local (CA2 no exemplo), que conectamos a esse contato, interpreta o circuito fechado como um alarme e, portanto, dispara a sirene local.

Diagnóstico Preciso pela Equipe de Segurança

A sirene alerta então a equipe de segurança, que inicia o processo de diagnóstico:

• Se apenas a sirene do Prédio B disparar: A equipe investiga ambos os prédios. Ao constatar que não há incêndio, eles concluem que houve uma falha na comunicação do Prédio A para o Prédio B. A investigação foca no T1, na antena de T1, na antena de T2 ou em interferências próximas a T2.
• Se ambas as sirenes dispararem: Isso indica uma falha completa na comunicação bidirecional, exigindo uma verificação mais ampla do sistema.

Essa supervisão mútua garante que qualquer interrupção no link de rádio gere um alarme ativo. Dessa forma, permitimos um diagnóstico preciso da falha e evitamos que o sistema fique inoperante sem aviso prévio.

Justificativas Técnicas do Projeto “Fail-Safe”

Para entender completamente a robustez desta solução de interligação de centrais de incêndio, é importante esclarecer algumas escolhas técnicas específicas do projeto:

1. Por que Utilizamos o Relé Principal (NF) em Vez da Saída SSR?

Nesta aplicação específica, optamos por não utilizar a saída dedicada SSR (Relé de Estado Sólido) do Transceptor Alpha. O objetivo principal, afinal, é fazer com que a Central de Alarme de Incêndio existente (por exemplo, no Prédio B) receba o sinal de alerta vindo do Prédio A. A lógica “fail-safe” que implementamos utiliza o contato Normalmente Fechado (NF) do relé principal do Transceptor. Quando a comunicação está normal, o relé fica energizado, mantendo o NF aberto. No entanto, se houver um incêndio ou uma falha na comunicação, o relé desenergiza, fazendo o NF fechar. É justamente esse fechamento do NF que a entrada da Central de Alarme espera para disparar seu sistema. Dessa forma, o relé principal já cumpre a dupla função de alertar sobre ambas as condições críticas diretamente à central existente, tornando o uso da saída SSR redundante para esta lógica específica.

2. O Papel da Central de Incêndio na Ativação das Sirenes

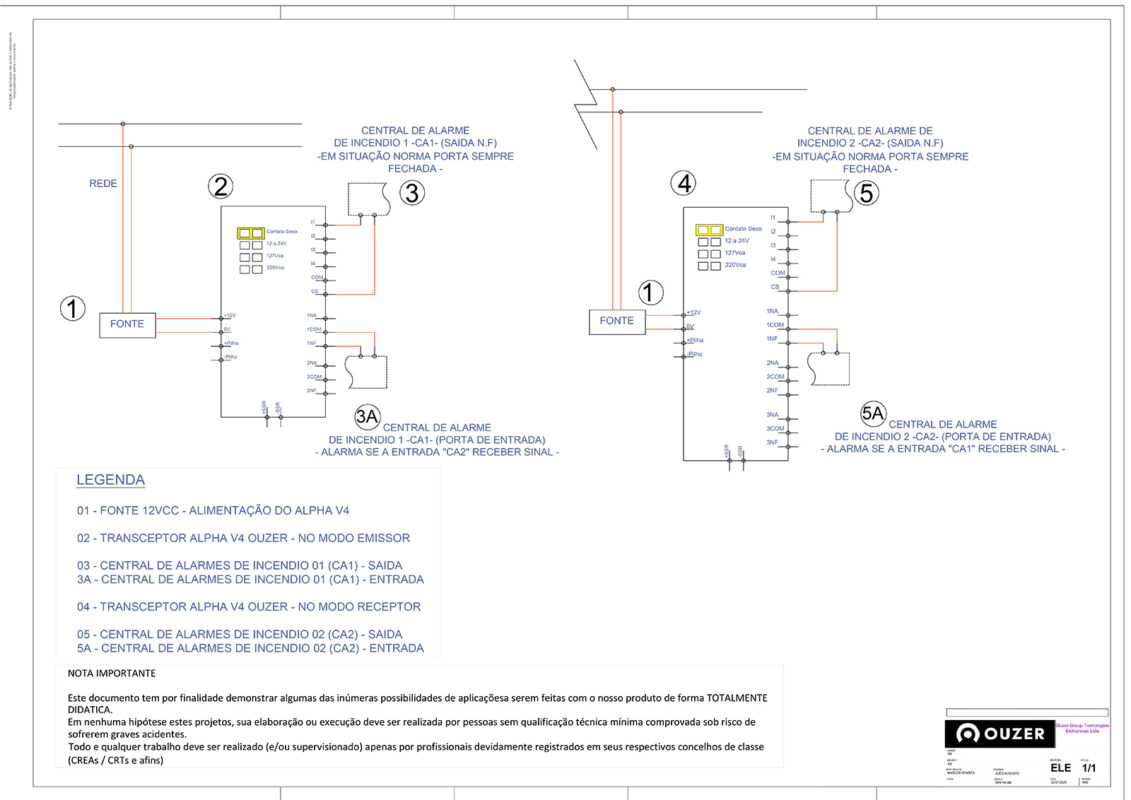

Da mesma forma, o diagrama foca em ilustrar a lógica de comunicação e interligação entre os Transceptores Alpha e as Centrais de Alarme de Incêndio, que são os verdadeiros “cérebros” do sistema em cada prédio. Por isso, não mostramos sirenes conectadas diretamente às saídas do Transceptor. Nesta arquitetura, é a Central de Alarme de Incêndio local que assume a responsabilidade. Ao receber o sinal de circuito fechado vindo do Transceptor (indicando alarme ou falha de comunicação), é ela quem se encarrega de ativar suas próprias sirenes e outros dispositivos de alerta, conforme sua programação. O Transceptor, portanto, atua como a ponte de comunicação inteligente, mas a ativação final dos alarmes sonoros permanece sob o controle da central de incêndio local.

3. A Justificativa para Não Usar Baterias nos Transceptores

Nesta arquitetura “fail-safe”, também optamos deliberadamente por não alimentar os Transceptores Alpha com sistemas de bateria independentes. A principal razão é que a própria lógica de segurança utiliza a perda de energia do Transceptor como um gatilho para sinalizar uma falha. Se o Transceptor perde sua alimentação principal, seu relé interno retorna ao estado padrão (NF fechado), enviando um sinal de alarme direto para a Central de Alarme de Incêndio local. É esta Central de Alarme – que obrigatoriamente deve possuir seu próprio backup por bateria – a responsável por interpretar essa condição e ativar os alertas. Adicionar uma bateria ao Transceptor, neste caso, anularia essa camada de segurança intrínseca. Além disso, eliminar baterias extras nos pontos de instalação também mitiga riscos secundários em um cenário de incêndio, como o perigo associado a componentes elétricos expostos a altas temperaturas.

Lista de Componentes Essenciais para a Interligação

• Transceptor Alpha V4: 2 unidades (Modelo A1500-1CH sugerido).
• Fonte de Alimentação 12Vcc: 2 unidades (Especificação 1A).
• Central de Alarme de Incêndio: (Equipamento existente do cliente com saída/entrada para replicação).

O Equipamento por Trás da Solução: Transceptor Alpha V4

As características industriais do Transceptor Alpha V4 garantem a confiabilidade desta aplicação de segurança crítica.

• Tecnologia “Fail-Safe”: A lógica de supervisão utilizando o contato NF do relé permite a criação deste sistema de segurança de missão crítica.
• Comunicação Confiável: Equipamos o sistema com a tecnologia Always ON™, que garante que os transceptores não travem. Além disso, a comunicação por rádio frequência é robusta e imune a interferências.
• Instalação Simplificada: Por fim, o sistema de pareamento rápido e a eliminação de cabos permitem concluir a instalação em uma fração do tempo de uma solução cabeada.

Interligue Sua Segurança, Agilize sua Resposta

Em suma, a interligação de centrais de incêndio com o Transceptor Alpha V4 representa um upgrade fundamental na arquitetura de segurança. Ao fornecer uma comunicação supervisionada e “fail-safe”, a solução da Ouzer garante, de fato, uma notificação de emergência replicada de forma mais rápida, confiável e economicamente inteligente.

Não deixe a segurança do seu patrimônio vulnerável. Fale com nossos especialistas e descubra como a tecnologia sem fio pode fortalecer seu sistema de alerta entre edifícios.
